SIMUDRIVE SD100Hz
Coffret de commande radio pour portes de garage enroulables.

Description :

Compatible avec les moteurs monophasés : le coffret de commande SD100Hz permet de piloter par commande radio les portes de garage enroulables. Il peut être associé à toute la gamme de moteurs monophasés SIMU n’excédant pas 1100W : T5, DMI5, T6, DMI6, T8, T8M, T8S, T8SDMI et CENTRIS ainsi que les moteurs SOMFY : LT50, LT50 CSI, LT60, LT60 CSI, CSI RDO, CENTREO

Pour des installations sûres : le SD100Hz permet de connecter un antichute, une lame palpeuse filaire (optique ou résistive 1,2KΩ ou 8.2KΩ), 2 jeux de cellules photo-électriques basses, un feu orange de signalisation et/ou un éclairage de zone.

Un câblage sans risque grâce à une séparation des zones : zone 230V / zone 24V, borniers indépendants repérés et débrochables, chaque entrée est bien identifiée.

Un réglage en moins de 2 minutes : 4 paramètres pré-réglés (mode de fonctionnement, sortie auxiliaire, barre palpeuse et cellules photo-électriques)

Compatible avec les points de commandes Hz : le SD100Hz peut être commandé depuis une télécommande

TSA+, TSA 2C ou par le Digicode SA Hz.

Caractéristiques générales :

 - Alimentation : 230 Vac - 50/60 Hz
 - Puissance moteur maxi : 1100 W - 230 Vac
 - Fusible de protection du moteur : 5 AT - 250 V
 - Conditions climatiques d'utilisation : - 20° C / + 60° C
 - Indice de protection : IP 44
 - Fréquence radio : 433.42 MHz, < 10 mW
 - Nombre de canaux mémorisables : 40
 - Isolation électrique : Classe 1
 - Interface programmation : 4 boutons, 10 voyants
 - Dimensions (L x l x P) : 208mm x 187mm x 72mm

Connexions :

 - Entrées de sécurité programmables : contact sec : NC, Cellules photoélectriques TX/RX - Cellule reflex
 - Entrée de commande filaire : contact sec : NO
 - Sortie auxilliaire : Programmable feu orange ou éclairage déporté :
                                         Feu orange : 230 Vac auto-clignotant
                                         Eclairage déporté : Contact sec // 230 V – 500 W max :
                                                 - soit 5 lampes fluocompactes ou à leds
                                                 - soit 2 alimentations pour leds à basse tension
                                                 - soit 1 éclairage halogène 500 W max
 - Sortie alimentation accessoires : 24 Vdc - 200 mA
 - Sortie barre palpeuse : filaire optique ou filaire résistive 1.2 kΩ/8.2 k Ω

Fonctionnement :

 - Mode marche forcée : par appui sur les touches «+» et «-», en mode réglage moteur
 - Pilotage indépendant de l'éclairage déporté : Oui
 - Temporisation d'éclairage (après mouvement) : 60 secondes
 - Mode fermeture automatique : Oui
 - Préavis du feu orange : 2 secondes

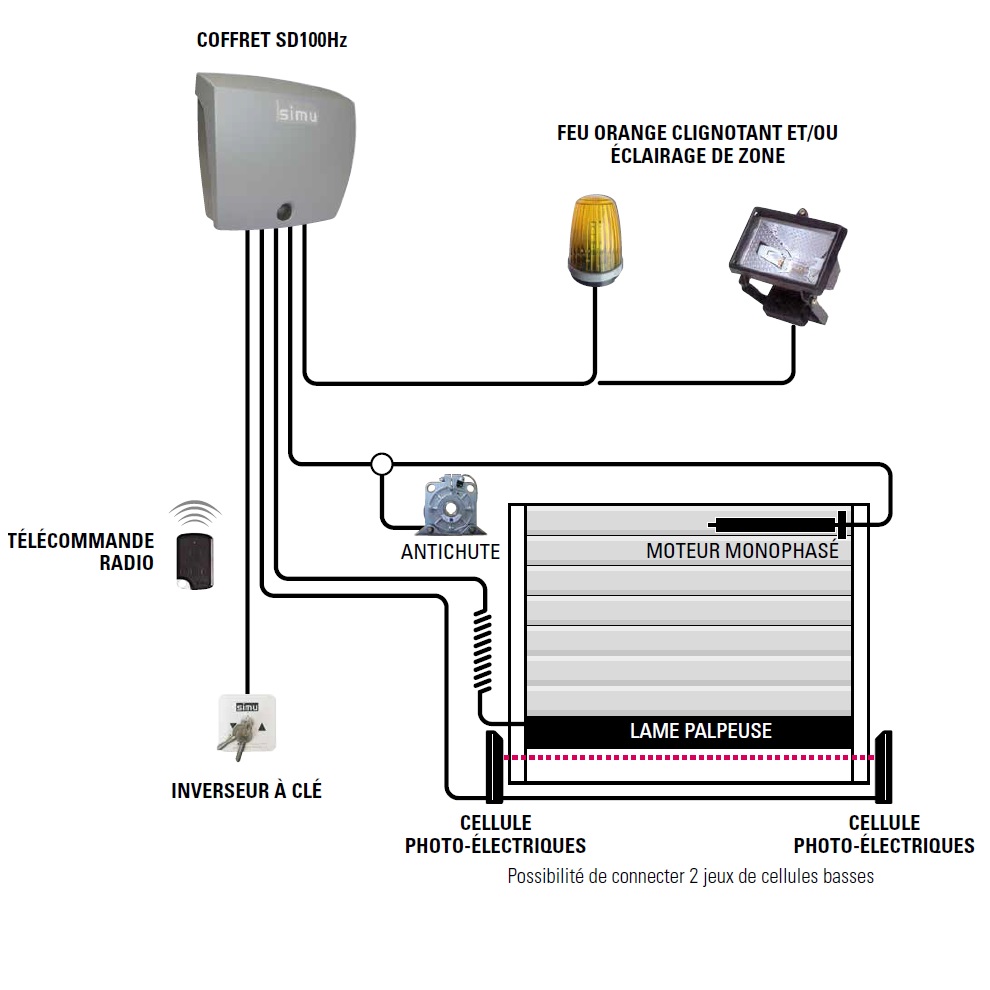

Schéma de principe :

Schéma principe SD100

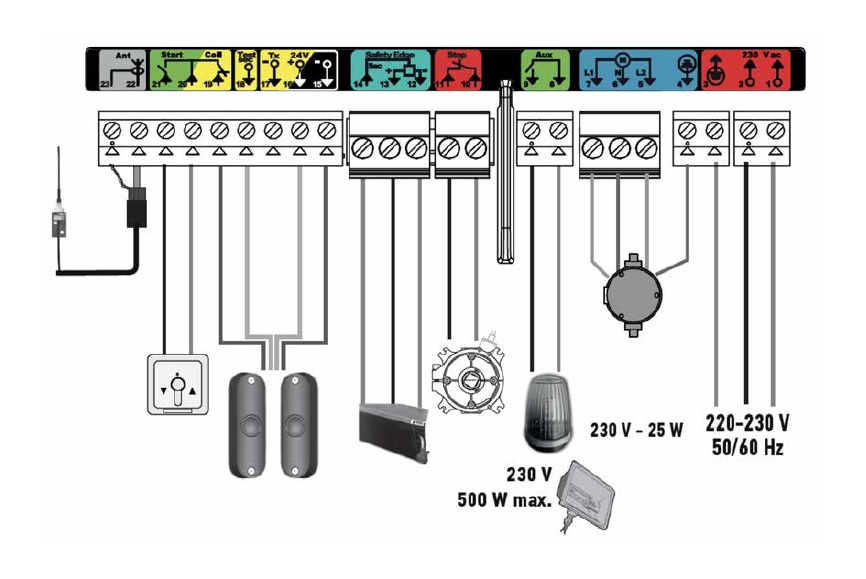

Schéma de câblage :

Schéma de câblage

























Divers :

 - Remplace les coffrets RSA Hz, RSA PRO Hz, AXROLL RTS ref 1841034.
 - Références : 2009612
 - Equivalent du Rollixo Optimo RTS ref 1870305

Notice d'installation 1/2 (instructions) :

Notice SIMUDRIVE SD100HZ



Notice d'installation 2/2 (illustrations) :

Notice SIMUDRIVE SD100HZ 2/2
